La résistance

La Résistance : Fonctions et Caractéristiques Techniques

La résistance est un composant dipôle dont la propriété principale est d'opposer une résistance R, (exprimé en ohm, unité symbolisé par Ω,), au passage du courant électrique, convertissant l'énergie électrique en énergie thermique par effet Joule.

Fonctions principales :

- Limitation du courant dans un circuit selon la loi d'Ohm : I = V/R
- Division de tension dans les montages pont diviseur
- Polarisation des composants actifs (transistors, amplificateurs opérationnels)
- Adaptation d'impédance dans les circuits RF

Caractéristiques techniques :

- Valeur de résistance : exprimée en Ohms (Ω), définie par R = ρ × L/S
- Tolérance : écart admissible sur la valeur nominale (généralement 1%, 5%)
- Puissance maximale : capacité de dissipation thermique (1/4W, 1/2W, 1W...)
- Coefficient de température : variation de la valeur avec la température

Codage et technologies :

- CMS : codage numérique (ex: "103" = 10 × 10³ Ω = 10 kΩ)

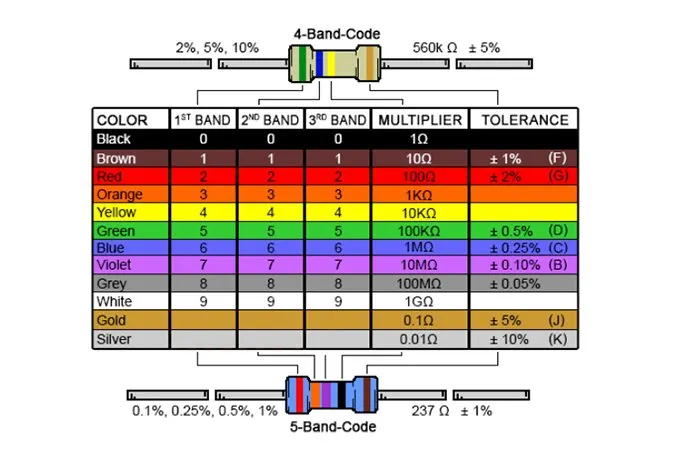

- Through-hole : code couleur à 4 ou 5 bandes
- Technologies : couche carbone, couche métallique, bobinée

La résistance idéale suit strictement la loi d'Ohm, mais les composants réels présentent des imperfections parasites, (inductance série, capacité parallèle) qui deviennent significatifs en haute fréquence.

Dans les schémas électriques, elle assure des fonctions de protection, polarisation et conditionnement de signal indispensables au fonctionnement des systèmes électroniques.
